8 decydujących kryteriów wyboru optymalnej nitonakrętki

Opublikowano 28.08.2025

Nitonakrętki są niezbędnymi elementami łączącymi w produkcji przemysłowej i rzemiośle. Umożliwiają one tworzenie wytrzymałych gwintów w cienkich lub dostępnych tylko z jednej strony elementach konstrukcyjnych – na przykład w przemyśle motoryzacyjnym, elektrycznym, solarnym lub AGD. Montaż nitonakrętek jest szybkim i wydajnym procesem, który można wykonać nawet bez specjalistycznej wiedzy, takiej jak np. w przypadku procesu spawania. Jednak nie każda nitonakrętka nadaje się do każdego zastosowania. Aby uzyskać niezawodne i trwałe połączenie, należy wziąć pod uwagę różne aspekty techniczne. Poniżej przedstawiono osiem najważniejszych kryteriów wyboru, uzupełnionych o przykłady branżowe i praktyczne wyjaśnienia.

1. Odpowiedni rozmiar gwintu:
nacisk na nośność i sytuację montażową

Rozmiar gwintu (w standardowej ofercie GESIPA® od M4 do M10) określa, jakie śruby można stosować z nitonakrętkami. Szczególnie popularne rozmiary, takie jak M5, M6, M8 i M10, znajdują zastosowanie w wielu aplikacjach – od mocowania desek rozdzielczych i elementów związanych z bezpieczeństwem w pojazdach po montaż paneli słonecznych. Wybór odpowiedniego rozmiaru gwintu zależy od przewidywanego obciążenia, grubości materiału i dostępnej przestrzeni. Litera „M” w oznaczeniu rozmiaru gwintu oznacza „metryczny”, a następująca po niej liczba oznacza średnicę nominalną gwintu w milimetrach. Inne wymiary i wersje specjalne, np. wymiary gwintów imperialnych, są dostępne na zamówienie.

2. Kształt trzpienia i zabezpieczenie przed obracaniem:
optymalnie dopasowane do elementu konstrukcyjnego

Kształt trzpienia ma decydujący wpływ na zabezpieczenie przed obracaniem nitonakrętki. Standardowo w ofercie GESIPA® dostępne są następujące kształty trzpienia:

Trzpień okrągły

Nitonakrętki z gładkim trzonem okrągłym mają uniwersalne zastosowanie, zwłaszcza przy niskich momentach obrotowych. Dzięki temu mają szeroki zakres zastosowań, a ponadto mają tę zaletę, że pasują do prostego otworu, który nie wymaga użycia specjalnych narzędzi.

Trzon wielowypustkowy

Są to również nitonakrętki z trzonem okrągłym, ale z trzonem wielowypustkowym. Wielowypustki lepiej zakotwiczają się w materiale niż gładki trzon, dzięki czemu lepiej rozkładają siły. Jest to szczególnie korzystne w przypadku bardziej miękkich materiałów, takich jak profile aluminiowe stosowane w technice solarnej lub w lekkich mocowaniach obudów. Trzon okrągły i wielowypustkowy nadają się szczególnie do zastosowań mobilnych, a także przemysłowych i mogą być również idealnie stosowane do obróbki i naprawy połączeń śrubowych.

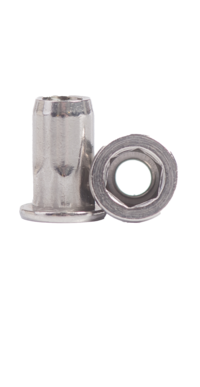

Częściowo kwadratowy/częściowo sześciokątny

Te nitonakrętki mają trzon częściowo okrągły, a częściowo spłaszczony do kształtu kwadratowego lub sześciokątnego. Kształty trzonu zapewniają połączenie łatwego montażu i zwiększonej odporności na skręcanie, wymagają jednak specjalnego profilu otworu. Ten kształt trzonu nadaje się szczególnie do zastosowań przemysłowych, w których otwór wstępny jest wykonywany maszynowo.

Im bardziej złożony kształt trzonu, tym bardziej skomplikowane przygotowanie otworu – należy to uwzględnić podczas planowania. Oprócz kształtów trzonu niektóre nitonakrętki GESIPA® oferują dodatkowe funkcje, które łączą zalety trzonu okrągłego i częściowo czworokątnego/częściowo sześciokątnego, zapewniając wydajny proces produkcji przy jednoczesnej wysokiej odporności na skręcanie.



3. Długość trzonu: idealne dopasowanie do grubości materiału

Właściwa długość trzonu ma decydujące znaczenie dla bezpiecznego połączenia. Długość trzonu zależy między innymi od zakresu zacisku/zakresu zastosowania nitonakrętki, który zależy od grubości materiału elementów, w których ma być zamontowana nitonakrętka. Jeśli trzon/zakres zacisku jest zbyt krótki, nakrętka nie trzyma się pewnie, ponieważ nie może utworzyć się łeb zamykający; jeśli jest zbyt długi, może dojść do odkształcenia materiału lub poluzowania połączeń. W przypadku GESIPA® dla każdej nitonakrętki podawany jest zakres osadzania, który należy dopasować do rzeczywistej grubości materiału. Do zastosowań o silnie zmiennym zakresie zacisku lub do wszechstronnego wkładu idealnie nadają się nitonakrętki multigrip GESIPA®.

W produkcji seryjnej, np. przy zmiennej grubości blachy w przemyśle wyrobów białych, sensowne może być zastosowanie rozwiązania uniwersalnego lub wykonania specjalnego. Nitonakrętki na specjalne zamówienie są również opracowywane i produkowane przez GESIPA® w ścisłej współpracy z klientem. W przypadku zastosowań o szczególnych wymaganiach dotyczących złączy prosimy o kontakt.

Więcej informacji     Skontaktuj się z nami

4. Wybór materiału:
ochrona przed korozją i wytrzymałość w każdym środowisku

Wybór odpowiedniego materiału na nitonakrętki ma decydujące znaczenie dla niezawodności, trwałości i bezpieczeństwa połączenia. Oprócz czysto technicznej wykonalności kluczową rolę odgrywają koszty, warunki otoczenia i obciążenia mechaniczne. GESIPA® oferuje nitonakrętki z różnych materiałów, których właściwości są dostosowane do konkretnych zastosowań:

Aluminium

Bardzo niska waga i dobra odporność na korozję oraz wodę morską. Łatwa obróbka, jednak w porównaniu ze stalą lub stalą nierdzewną nitonakrętki mają mniejszą wytrzymałość, co powoduje również mniejszy moment dokręcania. Często stosowane w konstrukcjach lekkich w budowie maszyn lub w dziedzinie e-mobilności. Wkład nadaje się przede wszystkim do zastosowań, w których konieczna jest redukcja masy, a element nie jest narażony na duże siły.

Stal (ocynkowana)

Solidne i ekonomiczne rozwiązanie do standardowych zastosowań. Nitonakrętki ze stali ocynkowanej charakteryzują się wysoką wytrzymałością mechaniczną, jednak ze względu na standardową powłokę cynkową nie powinny być stosowane w środowisku wilgotnym lub zasolonym, ponieważ ich odporność na korozję w takich warunkach nie jest wystarczająca. W przypadku zastosowań w środowiskach krytycznych, np. na zewnątrz lub w kontakcie z wilgocią, na życzenie dostępne są dodatkowe powłoki powierzchniowe, np. powłoki cynkowo-niklowe. Stosowane są na przykład w urządzeniach fitness, wewnątrz ram maszyn lub w obróbce metali w warsztatach. Nitonakrętki ze stali stanowią uniwersalne standardowe rozwiązanie do wprowadzania wytrzymałych gwintów w różnych zastosowaniach.

Stal nierdzewna (A2/A4)

Bardzo dobra odporność na korozję, chemikalia, wysokie temperatury i powietrze zawierające sól. Nitonakrętki ze stali nierdzewnej charakteryzują się ponadto wysoką wytrzymałością mechaniczną. Właściwości te idealnie nadają się do zastosowań zewnętrznych, np. w instalacjach solarnych, budownictwie okrętowym lub przemysłzie spożywczym. Jeśli wymagane jest długotrwałe i nierdzewne połączenie, nitonakrętki ze stali nierdzewnej są właściwym wyborem.

Monel®

Stop niklu i miedzi o doskonałej odporności na korozję oraz wysokiej odporności na kwasy, ługi i wodę morską. Nitonakrętki Monel® charakteryzują się ponadto bardzo wysoką wytrzymałością, nawet w wysokich temperaturach. Z technicznego punktu widzenia są to idealne warunki dla nitonakrętek, jednak nitonakrętki Monel® są bardzo kosztowne i powinny być stosowane tylko tam, gdzie nitonakrętki ze stali nierdzewnej osiągają swoje granice. Są one często stosowane w środowiskach, w których panują ekstremalne warunki, na przykład w instalacjach chemicznych lub w sektorze energetycznym.

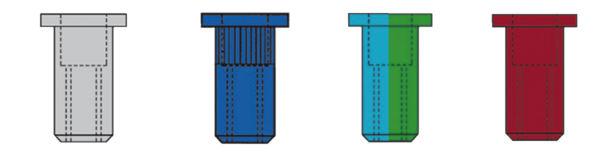

Nitonakrętki są oznaczone w katalogu GESIPA® w zależności od materiału w następujących kolorach:
aluminium = szary, stal = ciemnoniebieski, stal nierdzewna A2 = jasnoniebieski, stal nierdzewna A4 = zielony, Monel® = ciemnoczerwony



Wybór materiału powinien być zawsze dostosowany do warunków otoczenia i wymagań dotyczących połączenia.

W razie wątpliwości firma GESIPA® oferuje doradztwo techniczne i pomoc w doborze produktów – również w przypadku produktów wykonywanych na specjalne zamówienie.

Skontaktuj się z nami



Przed podjęciem decyzji o wyborze jednego z powyższych materiałów należy zadać sobie następujące pytania:

  • Czy element konstrukcyjny będzie narażony na stałe działanie wilgoci lub chemikaliów?
  • Czy występuje kontakt z wodą morską lub ekstremalnymi temperaturami?
  • Czy decydująca jest waga?
  • Czy połączenie ma być wykonane z jednego rodzaju materiału (np. aluminium/aluminium lub stal/stal)?
  • Czy połączenie ma działać trwale bez konserwacji – np. w trudno dostępnych lub krytycznych dla bezpieczeństwa zastosowaniach?

5. Kształt łba: powierzchnia styku, wygląd i funkcja

Wybór kształtu łba ma bezpośredni wpływ na rozkład obciążenia, warunki montażu i wygląd połączenia. W zależności od zastosowania firma GESIPA® oferuje różne kształty łbów:

Łeb płaski

Ta wersja zapewnia dużą powierzchnię oparcia, co pozwala na dobre rozłożenie siły na materiał – szczególnie w przypadku miękkich materiałów (np. tworzyw sztucznych, blach aluminiowych).
W przeciwieństwie do wersji z łbem wpuszczanym nie jest konieczne pogłębianie otworu, co przyspiesza montaż i ułatwia przygotowanie otworu. Nitonakrętki z łbem płaskim są często stosowane w budowie maszyn, konstrukcji pojazdów i budowie instalacji.

Łeb wpuszczany:

Łeb wpuszczany jest wpuszczany równo z materiałem przy odpowiednim otworze stożkowym. Wariant ten jest idealny, gdy wymagana jest płaska powierzchnia – na przykład w okuciach meblowych, panelach lub powierzchniach aerodynamicznych w budowie pojazdów. Nitonakrętki z łbem wpuszczanym wymagają jednak precyzyjnego otworu stożkowego przed zamocowaniem, co nieco zwiększa nakład pracy montażowej w porównaniu z nitonakrętkami z łbem płaskim.

Mały łeb

Nitonakrętki z małym łbem mają zmniejszoną wysokość łba, dzięki czemu są dyskretne, ale nie zapewniają całkowitego wpuszczenia. Są idealne do cienkościennych lub filigranowych elementów, w których jest mało miejsca na powierzchnię oparcia. Nitonakrętka z małym łbem zapewnia dobre rozłożenie obciążenia przy jednocześnie dyskretnym wyglądzie – na przykład do połączeń w elektronice.

Kształt łba ma istotny wpływ na funkcjonalność i wygląd połączenia, a także na ochronę elementu konstrukcyjnego. Podczas gdy łeb płaski wyróżnia się prostotą przygotowania, łeb wpuszczany zapewnia wysoką jakość wyglądu i precyzyjną obróbkę. Mały łeb jest idealny, gdy liczy się wydajny proces produkcyjny, jak najmniejsze odległości między elementami montażowymi i dyskretny wygląd.

6. Otwarte, zamknięte czy uszczelnione?
Nitonakrętki do każdego montażu

Dużą zaletą nitonakrętek jest możliwość montażu na ślepo – czyli tylko z jednej strony. Jest to idealne rozwiązanie do zastosowań w profilach drążonych, systemach zamkniętych lub tylnych ściankach, takich jak np. w budowie pojazdów, technice klimatyzacyjnej lub montażu instalacji fotowoltaicznych. GESIPA® oferuje szeroki wybór specjalistycznych urządzeń do osadzania, dostosowanych do każdego zastosowania, od akumulatorowych narzędzi do osadzania ślepych nakrętek, zapewniających maksymalną swobodę ruchów, po zautomatyzowane rozwiązania do nitowania w produkcji przemysłowej. Ponadto GESIPA® oferuje akcesoria do urządzeń do osadzania, takie jak przedłużone trzpienie gwintowane i nasadki, dodatkowe rozwiązania w przypadku zastosowań z problemami dostępności, umożliwiając w ten sposób wydajną pracę.

Ponadto konstrukcja nitonakrętki odgrywa decydującą rolę w zastosowaniu. Zasadniczo należy rozróżnić nitonakrętki otwarte i zamknięte.

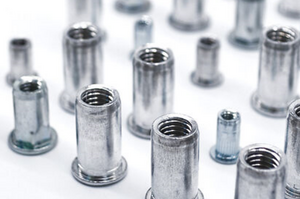

Nitonakrętki otwarte

Jest to standardowa wersja nitonakrętek, w której cały trzon jest otwarty od wewnątrz. Nitonakrętki otwarte nadają się do zastosowań, w których wilgoć nie odgrywa dużej roli lub nie ma specjalnych wymagań dotyczących szczelności. Kolejną zaletą stosowania nitonakrętek otwartych jest to, że długość śruby nie musi być uniwersalna i nie trzeba jej dostosowywać do nitonakrętki.

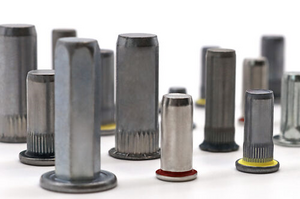

Zamknięte nitośruby

W przypadku zamkniętych nitośrub koniec trzonu jest zamknięty. Dzięki temu gwint jest chroniony przed brudem i wilgocią, dlatego zamknięte nitośruby często znajdują zastosowanie na zewnątrz lub w zastosowaniach, w których z tyłu znajdują się wrażliwe elementy, które nie mogą zostać uszkodzone przez śrubę.

Rekomendacja produktu GESIPA®:

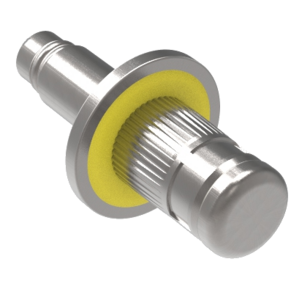

Nitośruby G-Sealed® to specjalnie powlekane i zamknięte nitośruby, które dzięki zintegrowanej uszczelce pod łbem już podczas osadzania zapewniają natychmiastowe szczelne połączenie – bez konieczności stosowania dodatkowych uszczelnień. Idealnie nadaje się do zastosowań, w których konieczne jest niezawodne zabezpieczenie przed wilgocią, kurzem lub chemikaliami, np. w przemyśle motoryzacyjnym, produkcji szaf sterowniczych lub obudów. Uszczelka jest elastyczna, sucha i przyjazna dla środowiska – i działa równie dobrze na materiałach metalowych, jak i niemetalowych.

Dzięki temu jest to produkt polecany wszystkim, którzy potrzebują trwałego uszczelnienia połączenia gwintowego.

Nitonakrętki G-Sealed®



7. Bezpieczeństwo procesu i identyfikowalność:
spełnienie wymagań jakościowych

W branżach, w których jakość ma kluczowe znaczenie, takich jak przemysł motoryzacyjny, kompletna dokumentacja elementów złącznych jest często niezbędna. W tym kontekście ważne jest nie tylko dobranie odpowiedniej nitonakrętki do danego zastosowania, ale także wybranie narzędzia do jej osadzania, które spełnia wymagania jakościowe. W tym miejscu do gry wchodzą nitownice do nitonakrętek GESIPA® z wbudowanym monitorowaniem procesu osadzania, takie jak np. FireRex® C WinTech i FireFox® 2 C WinTech. Oba urządzenia oceniają proces osadzania za pomocą wbudowanych czujników drogi i siły. Dzięki temu można natychmiast wykryć błędy montażu, zdefiniować okna procesowe i zarejestrować cyfrowo wszystkie dane dotyczące zapewnienia jakości. Kolorowa dioda LED oraz możliwość podłączenia do sterownika PLC informują operatora w czasie rzeczywistym, czy połączenie nitowe zostało prawidłowo wykonane.

Więcej informacji na temat monitorowania procesu osadzania i odpowiednich nitownic do nitonakrętek wyposażonych w odpowiednią technologię można znaleźć tutaj:

FireRex® C WinTech     FireFox® 2 C WinTech

8. Kompatybilność z nitownicami:
wydajność montażu

Zasadniczo każda nitonakrętka może być obrabiana za pomocą dowolnej nitownicy, jednak ważne jest, aby nitownica spełniała odpowiednie wymagania dla danej nitonakrętki. W zależności od rozmiaru gwintu, materiału i pożądanej prędkości procesu stosuje się różne typy urządzeń. Nitownice do nitonakrętek firmy GESIPA® są optymalnie dopasowane do własnych nitonakrętek, co zwiększa żywotność narzędzi i minimalizuje zużycie:

Nitownice ręczne

W przypadku mniejszych projektów lub codziennych prac konserwacyjnych nitownice ręczne są idealnym uzupełnieniem każdego zestawu narzędzi.
Nitownice ręczne

Nitownice akumulatorowe

Zasilanie akumulatorowe umożliwia elastyczne stosowanie nitownic do nitonakrętek, dzięki czemu idealnie nadają się one do zastosowań na placu budowy lub w przypadku elementów konstrukcyjnych o skomplikowanych kształtach. Ponadto urządzenia akumulatorowe GESIPA® są częścią systemu CAS, w którym dzięki jednolitym akumulatorom można łączyć ze sobą najróżniejsze narzędzia różnych producentów.
Nitownice akumulatorowe do nitonakrętek

Nitownice pneumatyczno-hydrauliczne do nitonakrętek

Solidne nitownice do nitonakrętek do ręcznej lub częściowo zautomatyzowanej obróbki w produkcji przemysłowej. Charakteryzują się wysoką prędkością osadzania, stałą jakością i w razie potrzeby mogą być wyposażone w systemy monitorowania procesu, takie jak WinTech. Ponadto oferują szeroki zakres zastosowań i mogą obrabiać szeroką gamę nitonakrętek.
Pneumatyczne urządzenia do nitonakrętek

W pełni zautomatyzowane urządzenia

Zintegrowane systemy do linii produkcyjnych o dużej wydajności, w których nitonakrętki są automatycznie osadzane, monitorowane i dokumentowane. Urządzenia do nitonakrętek zintegrowane z robotami są idealne do produkcji seryjnej z maksymalną wydajnością i 100% identyfikowalnością.
Automatyzacja nitowania

FAQ – Często zadawane pytania dotyczące wyboru nitonakrętek

Jaki rozmiar otworu jest wymagany?

Otwór powinien być co najmniej o 0,1 mm większy niż średnica trzpienia nitonakrętki. W przypadku sześciokątnych nitonakrętek wymagany jest specjalny sześciokątny otwór do osadzenia nitonakrętki.

Czy nitośruby są wodoodporne?

Standardowo nitośruby nie są wodoodporne. Jednak dzięki zamkniętej konstrukcji i dodatkowej uszczelce (np. G-Seal) można uzyskać szczelne połączenia.

Wniosek: Optymalna nitośruba:
klucz do jakości i trwałości

Wybór odpowiedniej nitonakrętki ma decydujący wpływ na jakość, bezpieczeństwo i trwałość połączenia. Aby znaleźć optymalne rozwiązanie dla danego zastosowania, należy wziąć pod uwagę wszystkie parametry techniczne i wymagania branżowe. W razie wątpliwości zaleca się skonsultowanie się z zespołem technicznym GESIPA®, aby uzyskać dokładnie dopasowane i ekonomiczne rozwiązanie w zakresie połączeń.
