Cyfrowe monitorowanie procesu w technologii nitowania ślepego
Unikaj błędów i zwiększ jakość
Opublikowano 30.10.2025
Zapewnienie jakości w technologii nitowania ślepego dzięki GESIPA® WinTech
W przemysłowych procesach produkcyjnych precyzja decyduje o bezpieczeństwie i ekonomiczności. Szczególnie w obszarach, w których nity zrywalne i nitonakrętki trwale łączą elementy konstrukcyjne, na przykład w przemyśle motoryzacyjnym lub budowie maszyn, żadna operacja osadzania nie może być pozostawiona przypadkowi. Dzięki monitorowaniu procesu osadzania w zakresie technologii nitów zrywalnych GESIPA® oferuje technologię, która bezproblemowo integruje zapewnienie jakości z procesem produkcyjnym – cyfrowo, precyzyjnie i wydajnie.
Treść
– Dlaczego monitorowanie procesu jest niezbędne w produkcji
– GESIPA® WinTech – Jak bezpiecznie monitorować proces ustawiania
– Interfejs GESIPA® – cyfrowy pomost w procesie ustawiania
– Podsumowanie – Widoczna jakość dzięki GESIPA®
Dlaczego monitorowanie procesu w produkcji jest niezbędne
Technika nitowania ślepego jest nieodzowna w przemysłowej technice połączeń. Jednak podczas gdy wymagania dotyczące wydajności i precyzji produkcji rosną, niedobór wykwalifikowanych pracowników i rosnąca automatyzacja utrudniają kontrolę jakości. W tym miejscu wkracza GESIPA: dzięki wkładu monitorowania procesu osadzania z ciągłym rejestrowaniem danych procesowych, takich jak siła, droga i czas osadzania, każdy proces nitowania jest monitorowany cyfrowo. System monitorowania procesu osadzania natychmiast wykrywa odchylenia i umożliwia uniknięcie błędów już podczas produkcji.
W ten sposób proces mechaniczny staje się inteligentnym procesem o mierzalnej jakości i zrozumiałej dokumentacji.
GESIPA® WinTech – jak bezpiecznie monitorować proces ustawiania
Technologia WinTech firmy GESIPA® oznacza inteligentną kontrolę jakości w ramach procesu nitowania. Celem jest monitorowanie każdego procesu ustawiania, a tym samym zapewnienie powtarzalnej jakości połączenia. Podstawą tego jest ciągłe rejestrowanie dwóch kluczowych parametrów: siły działającej podczas ustawiania oraz drogi, jaką przebywa nit podczas procesu.
Dane te są rejestrowane przez czujniki i analizowane w czasie rzeczywistym przez zintegrowaną elektronikę. Na podstawie tych wartości pomiarowych można przedstawić cały proces ustawiania w postaci charakterystycznej krzywej. W ten sposób można zobaczyć, jak zmienia się siła i ruch w trakcie procesu ustawiania i czy odpowiadają one zdefiniowanym wartościom zadanym.

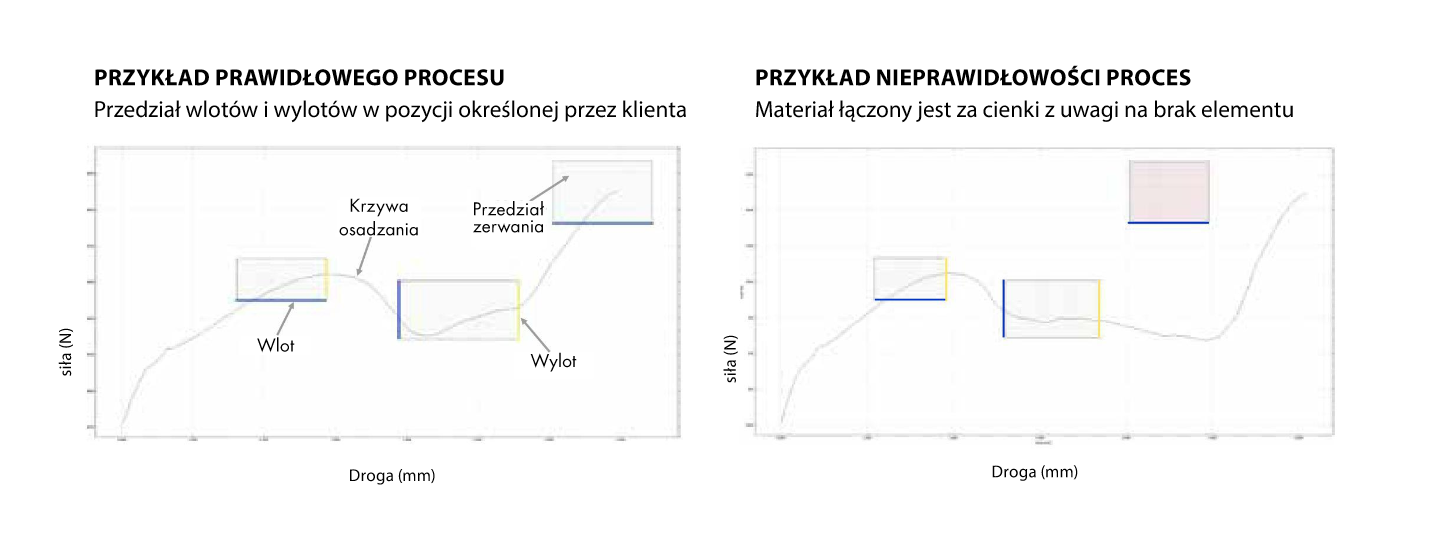

W celu oceny jakości w oprogramowaniu WinTech można zdefiniować do trzech tzw. okien oceny. Okna te definiują dopuszczalny zakres, w którym może się poruszać krzywa siły i drogi. Jeśli wynik pomiaru mieści się w tych granicach, proces uznaje się za prawidłowy; w przypadku odchylenia wyświetlany jest komunikat o błędzie. Kolorowy wskaźnik stanu na urządzeniu natychmiast sygnalizuje, czy zamontowany nit lub nakrętka nitowa spełnia wymagania jakościowe.
Wszystkie zarejestrowane dane procesowe mogą być zapisywane za pośrednictwem połączenia danych i przetwarzane w celu dokumentacji lub analizy. Dzięki temu cały proces staje się przejrzysty i zrozumiały – co stanowi ważną podstawę efektywnej kontroli jakości i cyfrowej produkcji.
Monitorowanie procesu osadzania WinTech jest dostępne zarówno dla nitów zrywalnych, jak i nitonakrętek i może być stosowane zarówno w ręcznych, jak i zautomatyzowanych systemach nitowania.
Monitorowanie procesu osadzania dla zastosowań z nitami zrywalnymi

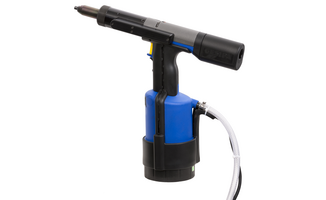

TAURUS® C WinTech
Seria TAURUS® 1 – 4 z wbudowanym monitorowaniem procesu osadzania przechowuje ponad 260 000 danych dotyczących procesu osadzania, które można wywołać w dowolnym momencie.
TAURUS® C WinTech

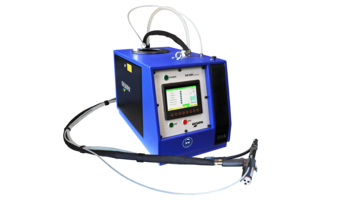

GAV 8000 electronic
GAV 8000 electronic do produkcji przemysłowej pozwala zaoszczędzić do 50% czasu i kosztów i może być obsługiwany oddzielnie, zintegrowany z instalacją lub podłączony do robota.
GAV 8000 electronic
Monitorowanie procesu ustawiania dla zastosowań z nitonakrętkami

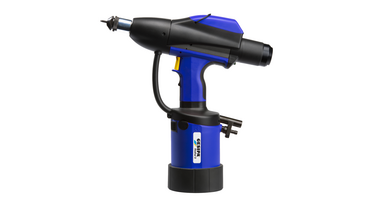

FireFox® 2 C WinTech
FireFox® 2 C umożliwia kontrolę i dokumentację wyników podczas produkcji krytycznych elementów lub w zautomatyzowanych procesach ustawiania.
FireFox®2 C WinTech
FireRex® WinTech
FireRex® WinTech jest w stanie osadzać nitonakrętki pod każdym możliwym kątem w produkcji przemysłowej. Na życzenie można go podłączyć do aplikacji robotycznej.
FireRex® WinTech
Interfejs GESIPA® – cyfrowy pomost w procesie ustawiania
Aby monitorowanie procesu osadzania WinTech mogło w pełni wykorzystać swój potencjał, potrzebuje niezawodnego połączenia między urządzeniem do nitowania, sterowaniem i analizą. Właśnie tutaj do gry wkracza interfejs GESIPA®. Jest to cyfrowy interfejs komunikacyjny, który umożliwia wymianę informacji między urządzeniem do osadzania a sterowaniem klienta, dzięki czemu proces staje się przejrzysty i możliwy do kontrolowania.
Podczas procesu ustawiania wszystkie istotne dane są rejestrowane, zapisywane i przekazywane do nadrzędnego sterowania za pośrednictwem interfejsu. Dzięki temu użytkownicy mogą sprawdzić, czy ustawiony nit zrywalny lub ustawiona nitonakrętka spełnia wymagania jakościowe. Ponadto, na życzenie, wszystkie krzywe procesu mogą być wyświetlane w czasie rzeczywistym na monitorze podłączonym do interfejsu.
Dzięki tej ścisłej współpracy interfejs działa w połączeniu z technologią WinTech: podczas gdy WinTech mierzy i ocenia proces nitowania, interfejs zapewnia bezpieczne przesyłanie, analizę i dalsze wykorzystanie tych danych w procesie produkcyjnym. Rezultatem jest w pełni cyfrowo monitorowany, identyfikowalny i kontrolowany proces nitowania – niezależnie od tego, czy jest on wykonywany ręcznie, czy automatycznie.
Dwie wersje dla różnych wymagań
GESIPA® oferuje interfejs w dwóch wersjach, które mają różne zalety w zależności od środowiska użytkowania:
Interfejs 4.0 Universal
Interfejs 4.0 Universal służy jako łącznik między urządzeniami do nitowania GESIPA® a zewnętrznymi sieciami produkcyjnymi. Oprócz przesyłania danych procesowych interfejs 4.0 Universal umożliwia również sterowanie poszczególnymi funkcjami urządzenia i przekazywanie wyników do sterowania linią produkcyjną.
Interfejs 4.0 Universal
Interfejs 4.0 Profinet
Interfejs Profinet został zaprojektowany specjalnie z myślą o pełnej integracji z przemysłowymi sieciami automatyki. Umożliwia on bezpośrednią komunikację z centralnym sterowaniem instalacji, dzięki czemu wszystkie dane dotyczące procesu zgrzewania są płynnie włączane do nadrzędnej logiki produkcji.
Interfejs 4.0 Profinet
Podsumowanie – widoczna jakość dzięki GESIPA®
Dzięki monitorowaniu procesu zgrzewania WinTech i interfejsom GESIPA® mechaniczny etap pracy staje się cyfrowo sterowanym procesem jakościowym. Każdy proces zgrzewania jest dokumentowany, oceniany i tym samym staje się przejrzystym elementem nowoczesnej produkcji. Rezultatem są bezpieczne, powtarzalne połączenia i wymierna poprawa jakości – niezależnie od tego, czy chodzi o stanowiska pracy obsługiwane ręcznie, czy o zautomatyzowane urządzenia.
Chcesz dowiedzieć się, jak optymalnie zintegrować technologię WinTech lub interfejs 4.0 z Twoim środowiskiem produkcyjnym? Skontaktuj się z nami: zespół GESIPA® doradzi Ci indywidualnie w zakresie rozwiązań dostosowanych do Twoich wymagań.
