Jaki jest zakres zaciskania w przypadku nitów ślepych?
Najważniejsze punkty
- Zakres zaciskania określa, jaką długość nitu należy wybrać.
- Każdy nit ślepy ma określony minimalny i maksymalny zakres zaciskania
- Prawidłowe określenie zakresu zaciskania ma decydujące znaczenie dla wytrzymałości połączenia
- W przypadku niewłaściwego doboru materiały mogą nie zostać prawidłowo połączone lub mogą ulec uszkodzeniu
Czym jest zakres zaciskania i dlaczego jest ważny?
Wybierając nit ślepy, prędzej czy później natrafisz na informację typu „zakres zaciskania 0,5–3,0 mm”. Ale co się za tym kryje?
Zakres zaciskania określa sumarną grubość materiałów, które nit ślepy może bezpiecznie połączyć. Innymi słowy: określa on maksymalną łączną grubość warstw materiału, które mają zostać połączone, aby nit mógł zostać prawidłowo osadzony i utworzyć trwałe połączenie.
Wartość ta nie jest jedynie szczegółem technicznym. Decyduje ona bezpośrednio o tym, czy połączenie będzie trwałe, czy nie. Nit ślepy działa niezawodnie tylko wtedy, gdy zakres zaciskania wybranego nitu ślepego jest zgodny z rzeczywistym zakresem zaciskania w danym zastosowaniu. Jeśli grubość materiału nie jest zgodna z zakresem zaciskania, połączenie nie zostanie wykonane prawidłowo, a w niektórych okolicznościach może się nawet poluzować.
W ogólnej strukturze nitu ślepego zakres zaciskania uzupełnia inne parametry, takie jak średnica i materiał. Dopiero po uwzględnieniu wszystkich trzech czynników można uzyskać trwałe i wytrzymałe połączenie.
Jak zbudowany jest zakres zaciskania?
Każdy zakres zaciskania składa się z dwóch wartości granicznych: minimalnego zakresu zaciskania i maksymalnego zakresu zaciskania.
Minimalny zakres zaciskania określa najmniejszą grubość materiału, przy której nit nadal działa prawidłowo. Jeśli wartość ta zostanie przekroczona w dół, ponieważ warstwy są łącznie zbyt cienkie, trzpień nitowy wystaje zbyt daleko przez materiał. Głowica zamykająca nie może wtedy prawidłowo się rozłożyć. Nit będzie luźny, może grzechotać i nie zapewni wystarczającej siły zacisku.
Maksymalny zakres zacisku wyznacza górną granicę. Jeśli przekroczysz tę wartość, ponieważ grubość materiału jest zbyt duża, trzpień nitu może się zerwać, zanim całkowicie uformuje głowicę zamykającą. W rezultacie powstaje nit, który wygląda na zamocowany, ale w rzeczywistości jest luźny i może ulec uszkodzeniu pod obciążeniem.
Należy więc zawsze przestrzegać zakresu zaciskania. Tylko w dopuszczalnym zakresie nit działa tak, jak zaprojektował to producent.
Jak rozpoznać właściwy zakres zaciskania dla mojego zastosowania?
Pierwszy krok jest prosty: zmierz całkowitą grubość wszystkich warstw, które chcesz połączyć. Ułóż wszystkie elementy jeden na drugim i zmierz łączną grubość, tak jak mają być później nitowane. Pamiętaj, aby uwzględnić również szczeliny, powłoki lub warstwy pośrednie.

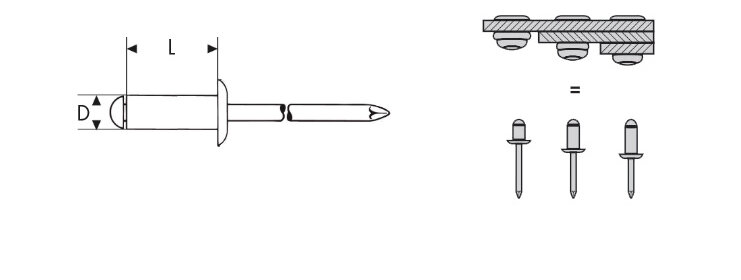

Następnie porównaj tę wartość pomiarową z zakresem zaciskania podanym w nazwie produktu. Wielu producentów podaje ten zakres bezpośrednio w nazwie artykułu lub oznaczeniu typu. Wpis typu „3,2 x 10 / 0,5–3,0” oznacza: średnica nitu drążonego 3,2 mm, długość nitu drążonego 10 mm, zakres zaciskania od 0,5 do 3,0 mm.
Na opakowaniach i w kartach technicznych zakres zaciskania jest zazwyczaj podany w przejrzystej tabeli, często uzupełnionej o zalecane średnice otworów oraz maksymalne siły ścinające i rozciągające. Należy uważnie zapoznać się z tymi danymi przed złożeniem zamówienia, ponieważ później nie da się już dostosować niewłaściwie dobranego nitu.
Jakie czynniki wpływają na wybór zakresu zaciskania?
Całkowita grubość materiału jest najważniejszym, ale nie jedynym czynnikiem. Należy również wziąć pod uwagę następujące kwestie:
Rodzaj i twardość materiału: Miękkie materiały, takie jak tworzywa sztuczne lub cienkie aluminium, zachowują się pod wpływem siły osadzania inaczej niż stal. W przypadku materiałów kruchych niewłaściwy nit może spowodować uszkodzenie materiału.
Liczba warstw: Jeśli łączysz trzy lub więcej warstw, zsumuj wszystkie poszczególne wymiary. Nawet niewielkie niedokładności pomiarowe sumują się w tym przypadku.
Rodzaj obciążenia: Czy na połączenie działają siły rozciągające, siły ścinające lub drgania? W przypadku obciążeń dynamicznych, na przykład w pojazdach lub maszynach, producenci często zalecają węższy zakres zaciskania, aby uzyskać lepsze połączenie kształtowe.
Materiał nitu: Materiał, z którego wykonany jest nit ślepy, nie ma bezpośredniego wpływu na wybór zakresu zaciskania. Decydujące znaczenie ma raczej to, czy nit jest odpowiedni do danego zastosowania. Przy wyborze należy uwzględnić takie czynniki, jak właściwości łączonych materiałów, wymagana wytrzymałość, odporność na korozję czy środowisko pracy. Ponieważ nity ślepe często składają się z różnych materiałów – zarówno w przypadku korpusu, jak i trzpienia – dostępnych jest wiele kombinacji materiałowych do najróżniejszych zastosowań.
Podsumowanie
Zakres zaciskania jest jedną z najważniejszych informacji przy wyborze nitów ślepych. Dlatego zawsze należy go sprawdzić przed zakupem i dokładnie zmierzyć całkowitą grubość materiału.
Jeśli nie masz pewności, który nit będzie odpowiedni do Twojego zastosowania, w razie wątpliwości wybierz nit o nieco węższym zakresie zaciskania. Węższy zakres zapewnia lepsze połączenie kształtowe i bezpieczniejsze połączenie niż nit, który ledwo mieści się w granicach dopuszczalnych wartości.
Kto nie chce ręcznie wyszukiwać odpowiedniej nitu, ma do wyboru kilka wygodnych alternatyw. Wielu producentów oferuje internetowe narzędzia doboru, w których wystarczy wprowadzić grubość materiału, rodzaj materiału i inne parametry – a już pojawia się propozycja odpowiedniej nitu. Kto woli uzyskać osobistą poradę, powinien zwrócić się do specjalistycznego sprzedawcy lub bezpośrednio do działu wsparcia technicznego producenta.
Praktycznym przykładem jest narzędzie filtrujące firmy Gesipa. Wystarczy kliknąć kategorię nitów, a narzędzie doboru natychmiast wskaże odpowiedni nit ślepy do danego zastosowania.
