Jaką rolę odgrywa trzpień nitowniczy?
Najważniejsze punkty
- Trzpień nitujący jest właściwym elementem roboczym podczas nitowania
- To on kształtuje główkę zamykającą, a tym samym decyduje o jakości połączenia
- Bez odpowiedniego trzpienia nitującego powstają wadliwe, niestabilne lub nieestetyczne połączenia nitowe
- Wybór materiału, kształt i sposób obsługi trzpienia nitującego muszą być dostosowane do konkretnego zastosowania
Czym jest trzpień nitujący?
Jeśli chcesz trwale połączyć metal, tworzywo sztuczne lub inne materiały, z pomocą przychodzą nity ślepe.
Jednak wiele osób pomija fakt, że to nie sam nit decyduje o wyniku. Trzpień nitujący jest prawdziwym sercem tego procesu.
Trzpień nitujący to solidny metalowy trzpień. Znajduje się on wewnątrz nitu ślepego i zapewnia, że nit odkształca się podczas osadzania, tworząc trwałe połączenie. Bez niego nit pozostaje pustą rurką bez żadnej funkcji.
Ta wiedza ma znaczenie nie tylko dla przedsiębiorstw przemysłowych. Również w produkcji karoserii, elektrotechnice i podczas majsterkowania w domu regularnie spotyka się trzpień nitowy.
Jaką funkcję pełni trzpień nitowy?

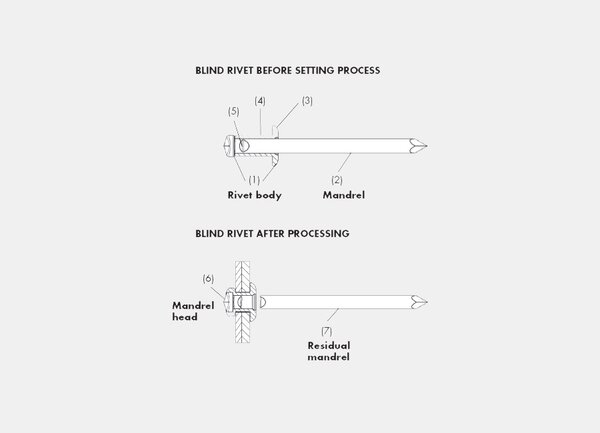

Trzpień nitowy składa się z trzech głównych części. Trzon to długa, smukła część. Przechodzi on przez nit ślepy i wystaje po stronie narzędzia. Głowica znajduje się na przednim końcu i ma większą średnicę. To właśnie ona odpowiada za rozszerzenie się nitu podczas wyciągania. Miejsce planowanego złamania znajduje się w tylnej części trzpienia. W tym z góry określonym miejscu trzpień łamie się, gdy tylko zostanie osiągnięta wymagana siła rozciągająca.
Proces nitowania ślepego przebiega w trzech etapach.
Włożenie: Wkładasz nit do wstępnie wywierconego otworu. Trzpień wystaje po Twojej stronie z szczypiec do nitowania.
Ciągnięcie: Szczypce do nitowania chwytają trzpień za pomocą szczęk i z dużą siłą odciągają go do tyłu. W tym czasie główka trzpienia dociska się do nitu. Nit rozszerza się od tylnej strony i mocno zaciska materiały.
Odłamanie: Gdy tylko połączenie jest mocne, trzpień odłamuje się w miejscu zaprojektowanego pęknięcia. Resztka trzpienia pozostaje w nicie pustym i zamyka go.
Ten mechanizm sprawia, że nitowanie ślepe jest szczególnie praktyczne. Wystarczy dostęp do obrabianego elementu tylko z jednej strony.
Jaki wpływ ma trzpień nitowy na jakość połączenia?
Jakość połączenia zależy bezpośrednio od trzpienia nitowego. To on decyduje o tym, jaka siła jest przenoszona na nit oraz jak równomiernie ulega on odkształceniu.
Wytrzymałość na rozciąganie opisuje, jak wytrzymałe jest połączenie na siły działające w kierunku wzdłużnym. Wytrzymałość na ścinanie wskazuje, jak dobrze wytrzymuje ono obciążenia boczne. Precyzyjnie wykonany trzpień z prawidłowo umieszczonym miejscem przewidzianym do złamania zapewnia, że obie te wartości są niezawodnie osiągane.
Błędy często wynikają z zastosowania niewłaściwego trzpienia. Jeśli jest on zbyt miękki, wygina się zamiast formować nit. Jeśli jest zbyt kruchy, łamie się zbyt wcześnie. Jeśli miejsce planowanego pęknięcia jest zbyt głębokie lub zbyt słabo zaznaczone, trzpień albo pęka zbyt wcześnie, albo przechodzi na wylot. We wszystkich tych przypadkach cierpi na tym połączenie.
Przy zakupie należy zwrócić uwagę na następujące cechy jakościowe:
- Tolerancje: Dobry trzpień dokładnie pasuje do nitu, nie chwiał się.
- Jakość powierzchni: Pęknięcia lub nierówności na trzonku prowadzą do niekontrolowanych złamań.
- Zgodność z normami: Należy zwracać uwagę na nity i trzpienie, które zostały przetestowane zgodnie z normą DIN ISO.
- Dane producenta: Dane dotyczące kombinacji i rozmiarów powinny być zawsze ze sobą zgodne.- und Größenangaben sollten immer aufeinander abgestimmt sein.
Który trzpień do nitów należy kupić w zależności od zastosowania?
Trzpień do nitów jest wprawdzie integralną częścią nitu ślepego, ale nie odgrywa bynajmniej drugoplanowej roli. To właśnie on decyduje o niezawodności połączenia nitowego lub jego niepowodzeniu. Kto oszczędza przy zakupie nitów ślepych i stawia na tanie produkty, ryzykuje niestabilne połączenia i dodatkowy nakład pracy.
Dla majsterkowiczów i sporadycznych projektów w zupełności wystarczą zestawy dostępne w sklepach specjalistycznych, zawierające nity aluminiowe i pasujące trzpienie. Średnie szczypce do nitowania oraz zestaw z popularnymi rozmiarami (3,2 mm, 4,0 mm, 4,8 mm) pozwalają wykonać większość zadań.

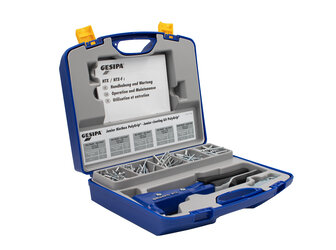

Zestawy nitów
Dla profesjonalistów i przemysłu opłaca się zainwestować w materiały wysokiej jakości ze stali nierdzewnej lub stali z powłoką. W tym przypadku precyzja bezpośrednio przekłada się na trwałość i bezpieczeństwo pracy. Należy stawiać na producentów, którzy dostarczają karty techniczne zawierające wartości wytrzymałości na rozciąganie i ścinanie.
Więcej informacji
Podsumowanie
Trzpień nitowy jest często niedoceniany. Po zakończeniu pracy znika on w pojemniku zbiorczym i pozostaje niewidoczny gołym okiem. Jednak to właśnie on decyduje o tym, czy połączenie nitowe wytrzyma, czy ulegnie uszkodzeniu.
Kto skupia się wyłącznie na nicie i traktuje trzpień jako coś oczywistego, ryzykuje oszczędzanie w niewłaściwym miejscu. Materiał niskiej jakości, niewłaściwe wymiary lub nieprecyzyjne miejsce zamierzonego pęknięcia mogą sprawić, że nawet wysokiej jakości nity okażą się nieskuteczne.
Dobra wiadomość: przy odpowiedniej wiedzy wybór nie jest skomplikowany. Należy dopasować materiał, rozmiar i producenta. Należy kupować produkty zgodne z normami. Należy też starannie przechowywać materiały eksploatacyjne.
